    PNP型三极管和NPN型三极管如何区分

    文章出处:草莓视频APP下载官方污视频开关原创 人气:发表时间:2020-11-11 17:29
    三极管又称晶体三极管,是一种具有放大功能的半导体器件。

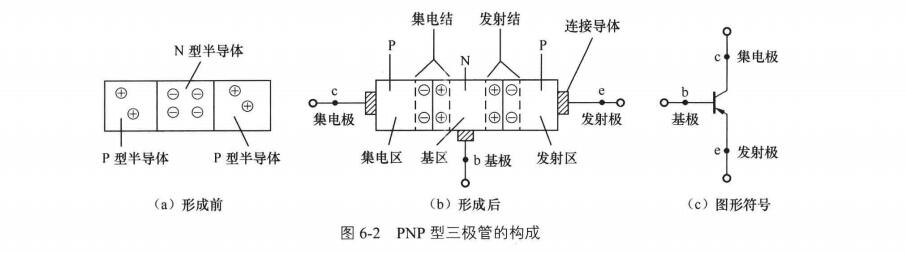

    三极管有PNP型和NPN型两种。PNP型三极管的构成如图6-2所示。
    将两个P型半导体和一个N型半导体按图6-2 (a)所示的方式结合在一起,两个P型半导体中的正电荷会向中间的N型半导体移动,N型半导体中的负电荷会向两个P型半导体移动,结果在P、
    N型半导体的交界处形成PN结,如图6-2 (b)所示。
    在两个P型半导体和一个N型半导体上通过连接导体各引出一个电极,然后封装起来就构成了三极管。三极管的3个电极分别称为集电极(用c或C表示)、基极(用b或B表示)和发射极(用
    e或E表示)。PNP型三极管的图形符号如图6-2 (c)所示。

    三极管内部有两个PN结,其中基极和发射极之间的PN结称为发射结,基极与集电极之间的PN结称为集电结。两个PN结将三极管内部分作3个区,与发射极相连的区称为发射区,与基
    极相连的区称为基区,与集电极相连的区称为集电区。发射区的半导体掺入杂质多,故有大量的电荷,便于发射电荷;集电区的半导体掺入的杂质少且面积大,便于收集发射区送来的电荷;基区处于两者之间,发射区流向集电区的电荷要经过基区,故基区可控制发射区流向集电区电荷的数量,基区就像设在发射区与集电区之间的关卡。

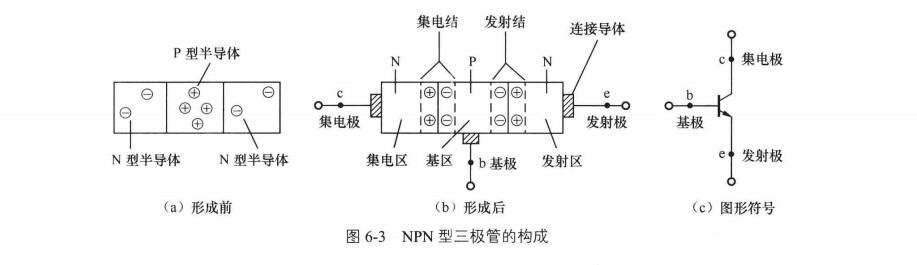

    NPN型三极管的构成与PNP型三极管类似,它是由两个N型半导体和一个P型半导体构成的,具体如图6-3所示。
